管路口の簡単止水。誰でも簡単・確実に施工可能。

ウォーターリング

ケーブル種別を問わず、管路口からの激しい漏水をストップ。誰でも 簡単・確実に取付OK。

本製品を使えば、管路口からの激しい漏水に対し、入線されているケーブル種別を問わず止水可能です。
また、設定トルク(単芯ケーブルで6.0Nm)でボルトを締め付けるだけで、熟練者でなくても簡単・確実に止水工事が可能です。



特許第5904486号
特許第6319840号(CVT用)

特徴



  • 高水圧に耐えます(3層・5層で0.3Mpa以上)、最重要変電所等には5層で対応可能
  • ケーブルの熱伸縮の動きにも追随し、水を漏らしません(性能試験にて確認済み)
  • ケーブルをソフトに締め付けます(性能試験にて確認済)
  • 取付はラチェットでボルトを締め付けるだけの簡単操作(トルク管理)
  • CVT・通信ケーブルにも対応
  • 使用しているEPDMゴム材料は、使用環境30℃で30年後においてもゴム弾性50%以上の耐久性があります(EPDMゴム=接続箱に使用する絶縁体と同等)
  • 受注生産品です(現場の管径、ケーブルサイズに合わせて製作します)最大φ350の実績あり。
  • 耐放射線環境対応型もあります(放射線環境下でもゴム弾性が変わりません)
使用方法

手で開いて、ケーブルに嵌めるだけ。あとは、既定トルクでボルド締めすれば、初心者でも簡単に確実は止水工事が完了します。

製品スペック
DSC01515_加工

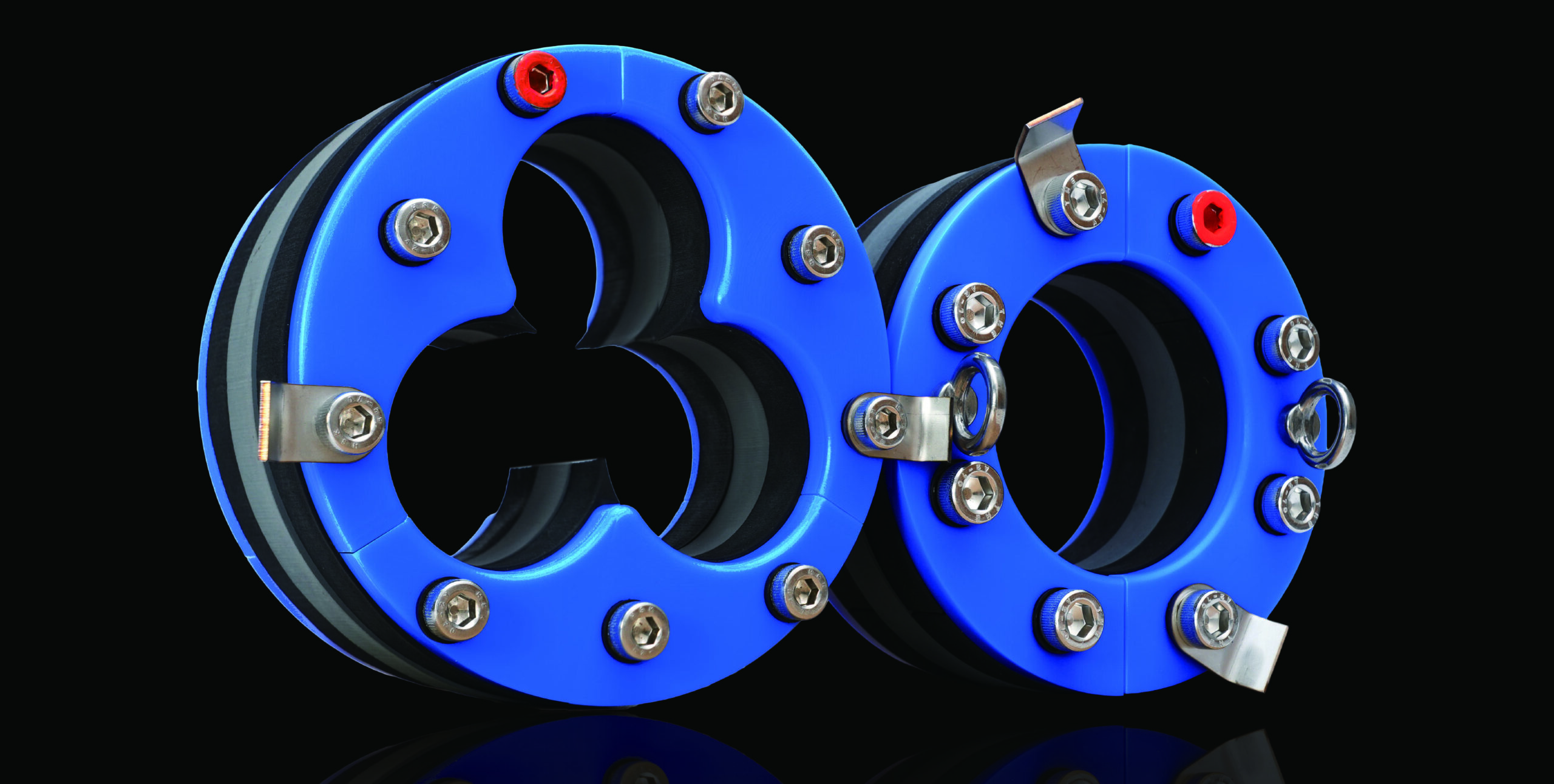

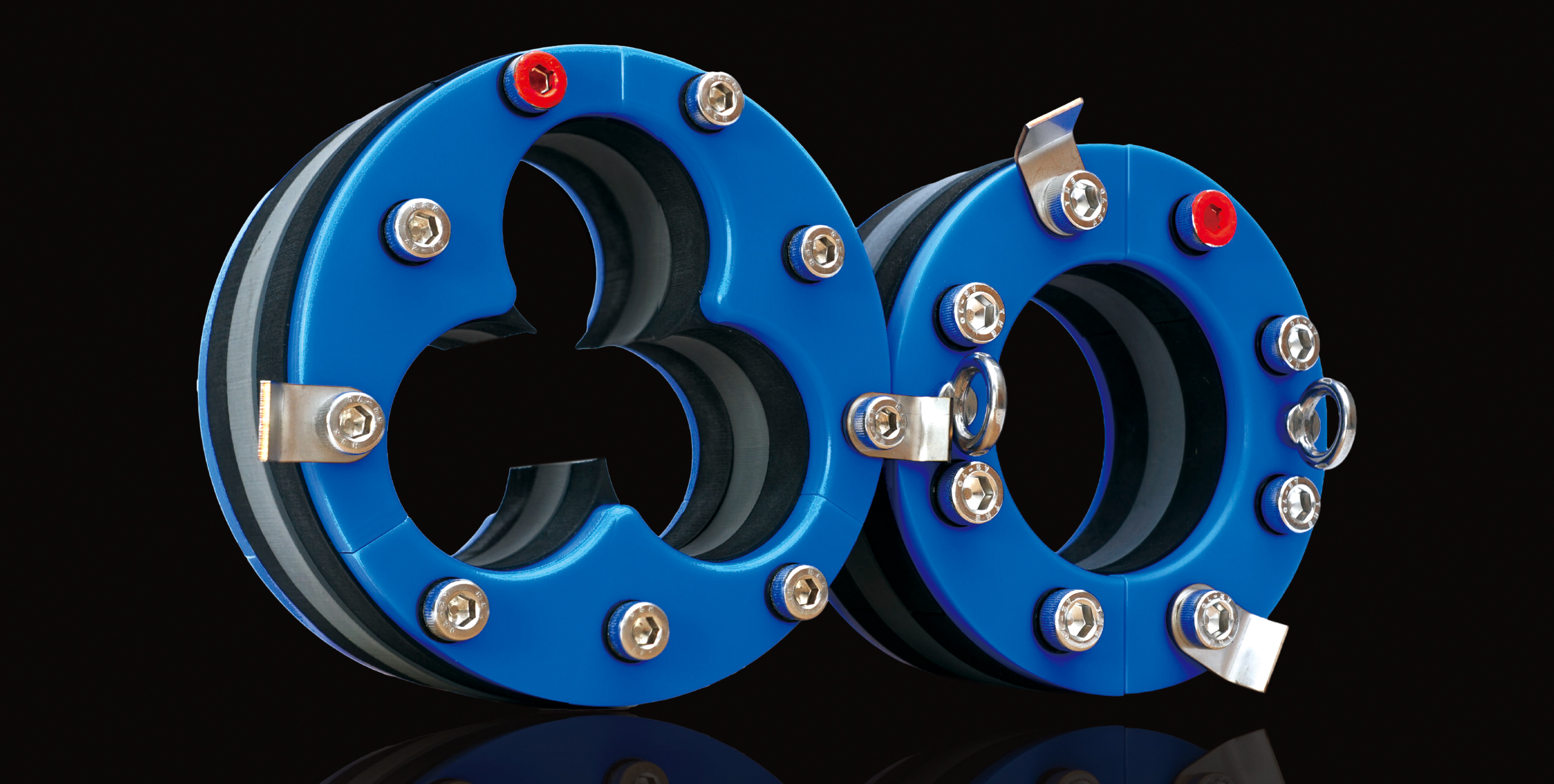

(写真)左:CVT用3層 / 右:CV用3層

ウォーターリング‗3層構造写真

3層構造

ウォーターリング‗施工写真

施工写真
